系统组成：

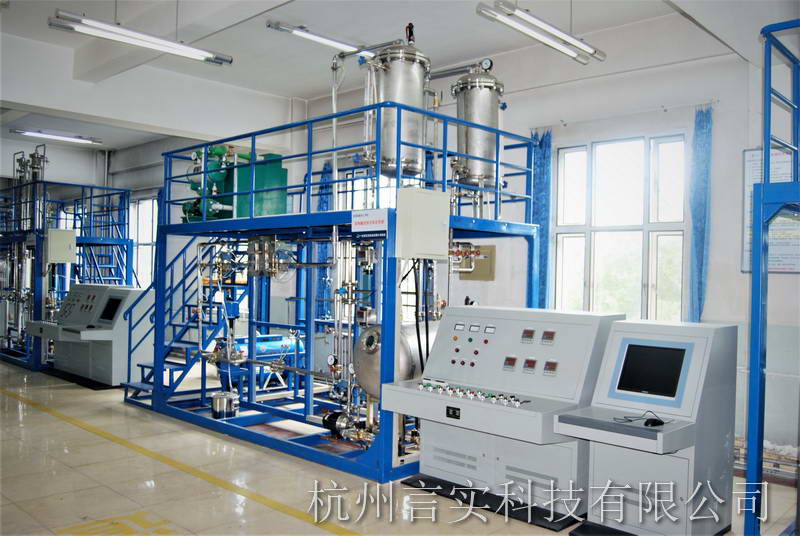

1.装备框架：3700×2000×3600mm整机接纳钢质装置框架（两层设计，，，，，一层平面利便操作、磨练、收支，，，，，二层有清静斜梯通上并有护栏、防滑花纹板），，，，，防锈红丹底漆，，，，，喷烤漆处理。 。。 。。
2.流体运送单位实训装置培训单位｛液体运送岗位（压力运送，，，，，双离心泵串/并联及互锁联动、旋涡泵、运送）；；真空泵运送岗位；；阻力测定岗位；；离心泵特征及管路特征测定岗位；；压缩气/液混淆运送岗位；；历程控制液位、流量、压力控制岗位｝。 。。 。。
3.机械装备设置：低位水槽储罐、压缩空气缓冲罐、高位水槽储罐，，，，，真空缓冲罐，，，，，隶属管道及阀门。 。。 。。
4.动力运送装备：不锈钢离心泵，，，，，容积式运送旋涡泵，，，，，真空水力喷射机组，，，，，空气运送压缩机。 。。 。。
5.检测设置：离心泵运送流量检测控制，，，，，真空运送流量检测控制；；容积式运送旋涡流量检测，，，，，压力运送流量检测，，，，，离心泵运送液体温度检测，，，，，离心泵运送泵前负压、泵出口压力检测，，，，，阻力（平滑、粗糙管、局部阻力）压损检测。 。。 。。流量检测仪表需有：涡轮流量计、孔板流量计、玻璃转子流量计，，，，，高压玻璃转子流量计。 。。 。。离心泵运送的压力及流量自动检测及就地检测冗余设置。 。。 。。
6.就地显示检测控制仪表：选用厦门宇电智能仪表（带就地控制RS485通讯接口）。 。。 。。
7.就地智能仪表电器控制台：钢制喷塑内装置泄电�；；た掌亍⒌缌餍托沟绫；；て鞒浞炙剂咳松砬寰脖；；�；；同时每一组强电输出都有旋钮开关控制，，，，，包管装备清静，，，，，操作控制便捷；；装有分相指示灯，，，，，开关电源，，，，，接触器，，，，，固态继电器，，，，，自锁开关，，，，，塑铜线，，，，，橡套线，，，，，屏障线，，，，，铝合金线槽等。 。。 。。
8.就地盘算机控制操作台：钢制喷塑倾角内嵌式盘算机控制操作台。 。。 。。
9.就地控制盘算机
装置特点：
1.可以举行离心泵的开停车及流量调理；；离心泵的气缚试验；；离心泵的串、并联等操作；；离心泵故障联锁实训；；液位调理控制；；液封调理；；并引入了法兰盲板治理理念，，，，，越发贴近现实操作。 。。 。。
2.可以实现空压机的开停车，，，，，压力缓冲罐的调理；；真空泵的开停车；；真空度调理等。 。。 。。
3.可以测定离心泵及管路特征曲线，，，，，同时可以举行直管阻力及阀门局部阻力测定。 。。 。。
4.可以熟悉并学会使用电磁流量计、孔板流量计、电动调理阀、差压变送器、光电传感器、热电阻、压力变送器、功率变送器、无纸纪录仪、声光报警器等仪表；；并掌握单回路、串级控制和比值控制等控制方案的实验。 。。 。。
项目 | 基本理论及专业课程的实验教学 |
实验教学 | 1、离心泵的性能曲线测定；；能举行离心泵的开停车及流量调理；； 2、阻力测定（平滑管、粗糙管）及管路特征测定；； 3、具有差别的运送方式：泵运送、真空抽送、高位自流等；；能举行流量、压力、液位的调理；；使学生相识几种常用流量计（孔板流量计、电磁流量计、玻璃转子流量计）的结构、事情原理和主要特点；； 4、使学生相识种种阀门的结构以及适用场合；； 5、使学生相识水力喷射真空机组的结构及流量调理要领；； 6、相识离心泵的气蚀、气缚等多种不正常征象的爆发原因及消除要领。 。。 。。 |
操作实训 | 操作实训内容 |
开车准备 | 1、工艺流程图的识读与表述；； 2、熟悉现场装置及主要装备、仪表、阀门的位号、功效、事情原理和使用要领；； 3、凭证要求制订操作方案；； 4、检查流程中各装备、管线、阀门是否处于正常� ？？？底刺�；； 5、引入公用工程（水、电、汽）并确保正常；； 6、装置上电，，，，，检查各仪表状态是否正常；；动装备试车。 。。 。。 |
开车 | 1、按准确的开车方法开车，，，，，熟悉离心泵的操作；； 2、准确选择流程，，，，，举行指定的实验内容。 。。 。。 |
正常操作 | 1、测定离心泵的性能曲线；； 2、阻力测定（平滑管、粗糙管、局部）及管路特征测定；； 3、相识几种常用流量计（涡轮流量计、孔板流量计、玻璃转子流量计，，，，，高压玻璃转子流量计）的结构、事情原理和主要特点。 。。 。。掌握流量计的标定要领。 。。 。。举行流体的运送，，，，，熟悉泵送、真空抽送、压送、自流等差别流体运送方式，，，，，相识液位的控制；； 4、相识种种阀门的结构以及适用场合；； 5、离心泵的开停车及流量调理；； 6、真空水力喷射机组的开停车及流量调理；； 7、离心泵的气蚀、气缚等多种不正常征象的爆发及消除；； 8、管道走向对流体运送的影响；； 9、介质的特征对流体运送的影响；； 10、常用容积泵（旋涡泵）的开停车及流量调理；； 11、离心泵运送流量、压力的自动控制，，，，，贮罐液位的控制。 。。 。。 |
停车 | 1、按正常的停车方法停车；； 2、检查停车后各装备、阀门的状态，，，，，确认后做好纪录。 。。 。。 |
事故处理 | 1、会视察、处理离心泵的气蚀征象；； 2、会视察、处理离心泵的气缚征象；； 3、会凭证要求选择、毗连受路。 。。 。。 |
装备维护 | 1、离心泵的开、停、正常操作及日常维护；； 2、种种流量计的结构、事情原理、正常操作及维护；； 3、主要阀门的位置、类型、结构、事情原理、正常操作及维护；； 4、温度、流量、压力传感器的丈量原理；；温度、压力显示仪表及流量控制仪表正常使用。 。。 。。 |
可实现自动化功效 | 1、自动测定离心泵测定离心泵的性能曲线；； 2、上位贮罐液位的自动控制；； 3、自动测定平滑管的阻力系数；；测定粗糙管的阻力系数；； 4、离心泵流量、压力的自动调理。 。。 。。 |
监控软件 | 1、上位组态监控平台软件的熟悉、相识及使用。 。。 。。 |
软件 | 化工专业手艺实训仿真软件一套，，，，，真实再现装置操作历程，，，，，作为学生现实操作前的模拟训练使用；；软件内嵌专家评分系统，，，，，可对学生操作历程举行监控，，，，，并给予评分，，，，，便于西席考察培训效果。 。。 。。 |
