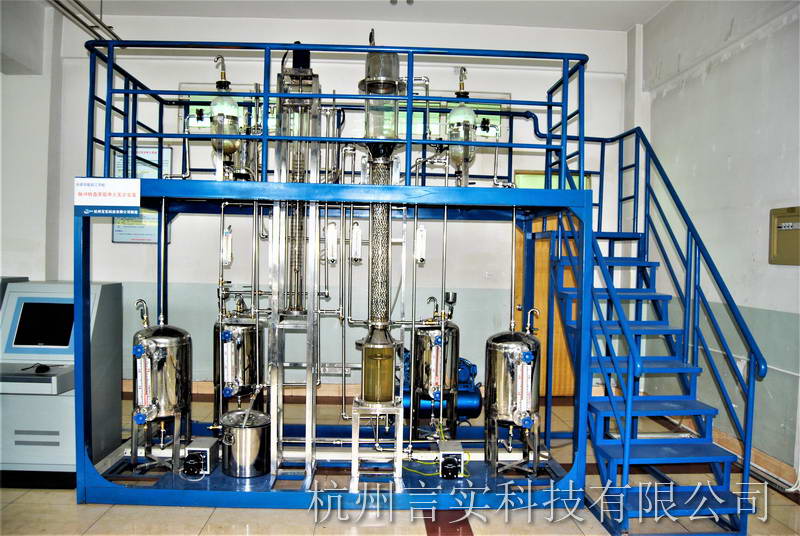

系统组成：

系统框架：钢质喷塑框架、两层设计、设计有清静楼梯、清静护栏、防滑板等。。。

系统静装备：萃取塔、萃取相储罐、萃余相储罐、重相储罐、轻相储罐、空气缓冲罐、油水疏散罐等。。。

系统动装备：轻相泵、重相泵、空气压缩机等。。。

检测传感器：玻璃转子流量计、温度检测传感器、指针压力表等。。。

执行机构：调压阀、电磁阀等。。。

控制柜系统：工业琴式盘台控制柜、带嵌入式电脑工位。。。

软件系统：实训操作监控软件、配套实验指导书、三维仿真操作审核软件。。。

系统由脉冲/转盘萃取双单位实训装置工具；；；；；钢质装置框架；；；；；就地仪表电器操作台；；；；；倾角嵌入式就地盘算机控制台；；；；；就地智能仪表控制上位监控软件（以工控组态软件为平台）；；；；；外置配套装备等组成。。。

装置功效：

1.整体要求：装置具有实训、审核、实验、研究功效。。。

2.装置接纳全不锈钢质料制作，，，，，结实耐用。。。

3.装置可知足化工工艺专业高级工、技师、高级技师培训纲要的教学要求。。。

4.装置可体现工厂情景化，，，，，只管贴近工厂现实，，，，，突出重点；；；；；同时可知足高级工、技师培训和判断要求。。。

5.装置可举行装置开车准备、开车、正常操作、停车、装备维护等方面的手艺操作训练、工艺指标控制操作手艺训练。。。

6.装置可接纳DCS控制系统，，，，，并能举行工控组态，，，，，同时也能举行手动操作控制。。。仪表精度高、设置合理。。。

7.装置具有真实设定故障的功效：通过盘算机隐藏发出故障滋扰信号，，，，，能使正常运行的装置泛起真实异常征象，，，，，培训学员发明、剖析、扫除工业生产历程故障的手艺。。。

8.装置运行介质为煤油—苯甲酸—水物系

9.提供配套实验软件，，，，，实验指导书嘉拷寮资料。。。

10.能举行机泵、容器、塔器等装备操作训练。。。

11.能举行水-煤油-苯甲酸系统一连萃取实训，，，，，并对学生实训操作审核。。。

12.萃取塔接纳工业上普遍应用的鼓泡萃取塔的形式，，，，，操作简朴，，，，，装备易维护。。。

13.能举行化学剖析实训及审核。。。

装置特点：

1.装置不锈钢框架制作，，，，，装置自成一体形成二层平台结构。。。

2.所有不锈钢装备均举行不锈钢细腻抛光处理，，，，，体现整个装置的工艺完善性。。。

3.塔节接纳优质无机玻璃制作，，，，，视觉效果好，，，，，脉冲萃取塔塔体：玻璃主体，，，，，硬质玻璃θ125×1200mm；；；；；上、下扩大段不锈钢θ200×500mm；；；；；填料为不锈钢θ16mm扁环。。。转盘萃取塔径θ85×1500mm，，，，，不锈钢动/静环。。。

4.塔内构件及管道均由不锈钢材质制作。。。

5.萃取塔萃余分相罐接纳特制的高硼硅玻璃可视萃余分相罐，，，，，萃余分相征象清晰可见。。。

6.萃取轻相物料可循环使用。。。

7.就地显示检测控制仪表：选用厦门宇电智能仪表（带就地控制RS485通讯接口）。。。

8.就地智能仪表电器控制台：钢制喷塑内装置泄电�；；；；；た掌亍⒌缌餍托沟绫；；；；；て鞒浞炙剂咳松砬寰脖；；；；；�；；；；；同时每一组强电输出都有旋钮开关控制，，，，，包管装备清静，，，，，操作控制便捷；；；；；装有分相指示灯，，，，，开关电源，，，，，接触器，，，，，自锁开关，，，，，塑铜线，，，，，橡套线，，，，，屏障线，，，，，铝合金线槽等。。。DCS控制转接板。。。

9.就地智能仪表电器控制台：钢制喷塑内装置泄电�；；；；；た掌亍⒌缌餍托沟绫；；；；；て鞒浞炙剂咳松砬寰脖；；；；；�；；；；；同时每一组强电输出都有旋钮开关控制，，，，，包管装备清静，，，，，操作控制便捷；；；；；装有分相指示灯，，，，，开关电源，，，，，接触器，，，，，固态继电器，，，，，自锁开关，，，，，塑铜线，，，，，橡套线，，，，，屏障线，，，，，铝合金线槽等。。。

10.就地控制盘算机：遐想双核2.0G，，，，，内存1GDDR2，，，，，硬盘250G，，，，，光驱，，，，，鼠标，，，，，键盘，，，，，3年质保，，，，，显示器：19”液晶，，，，，天下联保；；；；；操作系统：WINDOWS XP。。。

检测传感及二次仪表

1.温度丈量——接纳Pt100+智能数显表丈量。。。

2.萃取相流量和萃余相流量丈量控制装置——接纳玻璃转子流量计＋微计量泵举行手动、自动计量及调理。。。

3.转速频率丈量控制装置——接纳霍尔传感器+数字转速表+直流调速器调理显示。。。

手艺指标：

事情电源：三相五线380V±5% 50Hz

形状尺寸：3700×2000×3000mm

控制柜：1650×1000×1300mm

整机容量：＜3KVA

项目	基本理论及专业课程的实验教学
基本理论实验验证功效	1、体现转盘/脉冲萃取塔的结构和操作要领，，，，，相识填料萃取塔传质效率的强化要领；；；；； 2、测定差别的萃取液流量对萃取效率的影响；；；；； 3、测定差别的转速对萃取效率的影响；；；；； 4.掌握每米萃取高度的传质单位数、传质单位高度和萃取率的实验测定要领。。。
操作实训功效	操作实训内容
开车准备	1、流程图的识读；；；；； 2、熟悉现场装置及主要装备、仪表、阀门的位号、功效、事情原理和使用要领；；；；； 3、凭证要求制订操作方案；；；；； 4、公用工程的引入（水、电）并确保正常；；；；； 5、质料的准备（质料的配制及浓度的测定）；；；；； 6、检查流程中各装备、管线、阀门是否处于正�？？？底刺�；；；；； 7、装置上电，，，，，检查各仪表状态是否正常；；；；；动装备试车。。。
开车	1、按准确的开车方法开车；；；；； 2、凭证指令调理重相流量、转相流量到指定值，，，，，建设稳固的塔顶界面。。。
正常操作	1、能改变轻相流量、重相流量到指定值并重新建设正常操作；；；；； 2、凭证要求巡查各界面、温度、压力、流量液位值并做好纪录；；；；；剖析萃取、萃余相的浓度并做好纪录、能实时判断各指标否正常；；；；；能实时排污；；；；； 3、凭证要求巡查动装备（泵）的运行状态，，，，，确认并做好纪录；；；；； 4、视察正常操作时萃取塔的操作状态，，，，，并指出可能影响其正常操作的因素；；；；； 5、能按正常操作调理萃取、萃余相的浓度；；；；； 6、能测定体积传质系数、传质单位数和传质单位高度。。。
停车	1、按正常的停车方法停车；；；；； 2、检查停车后各装备、阀门、储罐液位的状态，，，，，确认后做好纪录。。。
事故处理	1、装置具有以下异常征象的设计与扫除功效，，，，，通过盘算机隐藏发出故障滋扰信号，，，，，能使正常运行的装置泛起以下异常征象；；；；； 2、会视察、剖析因重相流量转变引起的系统操作异常并恢复至正常操作状态；；；；； 3、会视察、剖析因轻相流量转变引起的系统操作异常并恢复至正常操作状态；；；；； 4、会视察、剖析因物料乳化（煤油-苯甲酸-水物系）引起的异常征象并处理。。。
装备维护	1、磁力泵的开、停、正常操作及日常维护；；；；； 2、空气压缩机的开、停、正常操作及日常维护；；；；； 3、转盘/脉冲填料萃取塔的结构、事情原理、正常操作及维护；；；；； 4、主要阀门（萃塔顶界面调理；；；；；重相、轻相流量调理）的位置、类型、结构、事情原理、正常操作及维护；；；；； 5、温度、流量、界面传感器的丈量原理；；；；；温度、压力显示仪表及流量控制仪表的正常使用。。。
控制仪表	1、温度、流量、压力传感器的丈量原理；；；；；温度、压力显示仪表及流量控制仪表的正常使用；；；；； 2、控制执行装置的正常使用；；；；； 3、相识脉冲填料萃取塔控制时需要检测及控制的参数、检测位置、检测传感器及控制要领。。。
监控软件	1、上位监控平台软件的熟悉、相识及使用。。。
