系统组成：

系统框架：钢质喷塑框架、两层设计、设计有清静楼梯、清静护栏、防滑板等。。。

系统静装备：不锈钢蒸馏釜、不锈钢中和反映釜、换热器、导热油膨胀槽、质料槽、产品槽、导热油事故罐、凝液网络罐等。。。

系统动装备：质料液泵、冷却水泵、产品运送泵、搅拌电机、加热管等。。。

检测传感器：压力变送器、指针压力表、玻璃转子流量计、涡轮流量计、温度传感器等。。。

执行机构：三相可控硅调压�？？？？？椤⒈淦灯鞯�。。。

控制柜系统：工业琴式盘台控制柜、带嵌入式电脑工位。。。

软件系统：实训操作监控软件、配套实验指导书、三维仿真操作审核软件。。。

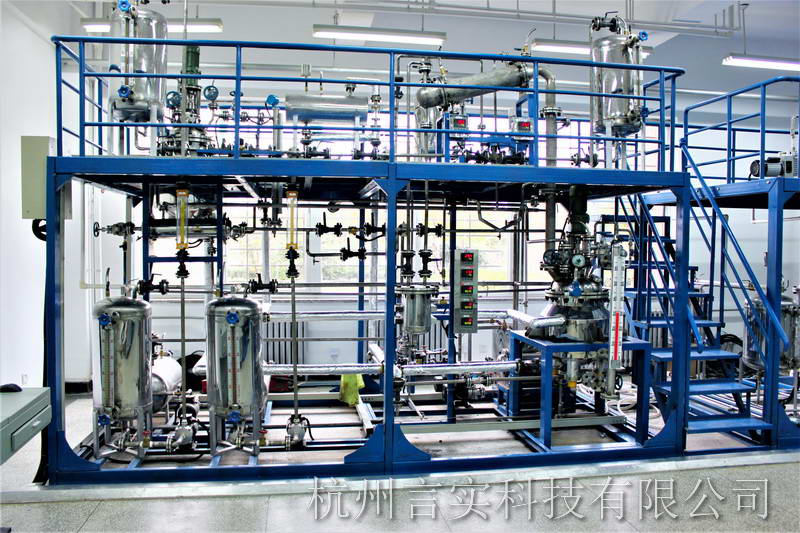

系统由间歇反映釜实训装备工具（由一台蒸馏搅拌反映釜和一台中和釜组成，，，，两釜可单独成系统事情，，，，通过压缩氮气运送相互倒料，，，，反映釜接纳间歇反映事情方式）；；；钢质装置框架（两层设计，，，，一层平面利便操作、磨练、收支，，，，二层有清静斜梯通上并有护栏、防滑花纹板）；；；就地仪表电器操作台；；；倾角嵌入式就地盘算机控制台；；；就地智能仪表控制上位监控软件（以工控组态软件为平台）；；；外置配套装备（氮气钢瓶）等组成。。。

装置功效：

1.蒸馏反映及中和釜操作实训：质料配料加料操作；；；高位槽进料操作；；；后处理（中和）液配料加料操作；；；水浴温度控制操作、反映控制操作；；；搅拌器操作；；；反映回流操作；；；物料出料操作等。。。

2.可以举行离心汞的开停车及流量调理操作，，，，反映压力调理操作。。。

3.对反映釜单位的操作实训：开车准备、开车、正常操作、停车、事故处理、装备维护的实训操作。。。

装置特点：

1.反映釜接纳工业标准压力反映釜。。。

2.两台反映釜即可单独成系统事情，，，，也可串联事情，，，，一台作为搅拌中和反映釜：不锈钢50 L，，，，高径比为1：1.2（不设置竖式分馏柱、竖式冷凝器、卧式冷凝器，，，，耐压0.6Mpa、夹套加热方式为电加热导热油加热方式）；；；一台作为蒸馏反映釜：不锈钢50 L，，，，高径比划分为1：2（设置竖式分馏柱、竖式冷凝器、卧式冷凝器，，，，耐压0.6MPa、夹套加热方式为电加热导热油加热方式）。。。

蒸馏反映釜系统

蒸馏反映釜为历程工业中常见的带搅拌釜式反映器系统（CSTR），，，，属于间歇反映历程，，，，反映器为标准盆头釜。。。反映历程为A、B、C三种物料在反映釜中经夹套蒸汽加入适度的热量后，，，，将爆发重大的化学反映，，，，爆发反映最终产品D及其副产品。。。其工艺流程图见附件一：PLC和DCS控制典范化工流程历程控制综合实训工具辖档枉程图。。。

釜式反映器（CSTR）是化工历程中常见的单位操作。。。本系统反映釜接纳间歇反映事情方式，，，，反映釜夹套带有电加热器，，，，导热油夹套加热。。。系统接纳自带的小循环导热油加热系统，，，，夹套带有电加热器事情）。。。

中和釜实训系统

中和釜实训系统同反映釜实训系统机械结构及控制系统都一样，，，，差别之处是：没有配套的竖式冷凝器、卧式冷凝器。。。

反映釜检测控制系统

中和釜/蒸馏釜各有一套下列检测控制系统

1.釜内胆温度控制：热电偶+可控硅移向调压器

2.釜夹套温度控制：热电偶+可控硅移向调压器

3.2个高位槽流量控制：转子轮流量计

4.2个高位槽流量控制：法兰式可变色液位计

5.釜内胆液位控制：磁翻板液位计（带4-20MA远传信号及高底位报警）

6.釜内胆压力检测：压力变送器+压力定值调理阀

7.釜搅拌器转速控制：转速传感器+1个变频器

8.釜内胆冷却盘管流量控制：涡轮+变频器

9.釜内胆第三种反映物料控制：柱塞计量泵

装置主管道上的毗连基本上接纳法兰毗连。。。

手艺指标：

事情电源：三相五线380V±5% 50Hz

形状尺寸：4800×2000×3900mm

控制柜：1650×1000×1300mm

整机容量：＜14KVA

项目	操作实训内容
开车准备	1、工艺流程图的识读与表述；；； 2、熟悉现场装置及主要装备、仪表、阀门的位号、功效、事情原理和使用要领；；； 3、凭证要求制订操作方案；；； 4、检查流程中各装备、管线、阀门是否处于正�？？？？？底刺�；；； 5、引入公用工程（水、电、油）并确保正常；；； 6、装置上电，，，，检查各仪表状态是否正常；；；动装备试车。。。
开车	1、按准确的开车方法开车，，，，调理质料流量、温度、压力、搅拌转速到指定值；；； 2、能执行换热器的切换操作。。。
正常操作	1、凭证指令改变质料流量、温度、压力、液位、转速等操作参数到指定值并建设正常操作；；； 2、凭证要求巡查各流量、温度、压力、液位、转速等操作参数并做好纪录，，，，能实时判断各指标否正常；；； 3、凭证要求巡查动装备（离心泵、计量泵）的运行状态，，，，确认并做好纪录；；； 4、视察正常操作时反映釜的操作状态，，，，并指出可能影响其正常操作的因素；；； 5、能按正常操作举行间歇反映的进、出料操作；；； 6、能凭证差别要求举行夹套、盘管、外冷却器等的换热切换；；； 7、能凭证差别要求举行夹套、电加热等的切换操作。。。
停车	1、按正常的停车方法停车；；； 2、检查停车后各装备、阀门的状态，，，，确认后做好纪录。。。
事故处理	1、能通过对操作参数的视察、剖析相识反映釜的操作状态，，，，在改变某些参数的情形下能及使对系统作出调解，，，，使反映正常举行；；； 2、能对差别的控制方式举行切换，，，，并使系统恢复稳固操作；；； 3、能判断引起操作异常的原因并作出响应的处理使系统恢复稳固操作。。。
装备维护	1、离心泵、计量泵的开、停、正常操作及日常维护；；； 2、换热器的结构、事情原理、正常操作及维护；；； 3、主要阀门（电动调理阀，，，，电磁阀，，，，减压阀、背压阀、疏水阀）的位置、类型、结构、事情原理、正常操作及维护；；； 4、种种温度、流量、压力、液位传感器的丈量原理；；；温度、压力、液位显示仪表及流量控制仪表的正常使用；；； 5、差别形式搅拌器的结构、原理、及操作方式。。。
控制仪表	1、温度、流量、压力传感器的丈量原理；；；温度、压力显示仪表及流量控制仪表的正常使用；；； 2、控制执行装置调压器、电动调理阀、变频器的正常使用；；； 3、相识反映釜控制时需要检测及控制的参数、检测位置、检测传感器及控制要领。。。
监控软件	1、上位监控平台软件的熟悉、相识及使用。。。
DCS中控系统应用	DCS集散控制系统操作手艺培训。。。
