系统组成：
系统框架：钢质喷塑框架、两层设计、设计有清静楼梯、清静护栏、防滑板等。。。。。
系统静装备：不锈钢筛板精馏塔、不锈钢填料精馏塔、不锈钢蒸馏反映釜、不锈钢中和反映釜、再沸器、预热器、不锈钢冷却器、质料罐、回流罐、产品罐、真空罐、残液罐、高位槽、冷却水公用工程系统等。。。。。
系统动装备：质料液泵、冷却水泵、产品泵、残液泵、循环泵、外输泵、真空泵、搅拌电机、加热管等。。。。。
检测传感器：压力变送器、差压变送器、指针压力表、玻璃转子流量计、涡轮流量计、温度传感器等。。。。。
执行机构：三相可控硅调压�？？？？？？椤⒌ハ嗫煽毓璧餮鼓？？？？？？椤⒈淦灯鳌⒌餮狗У取！�。。。
控制柜系统：工业琴式盘台控制柜、带嵌入式电脑工位。。。。。
软件系统：实训操作监控软件、配套实验指导书、三维仿真操作审核软件。。。。。

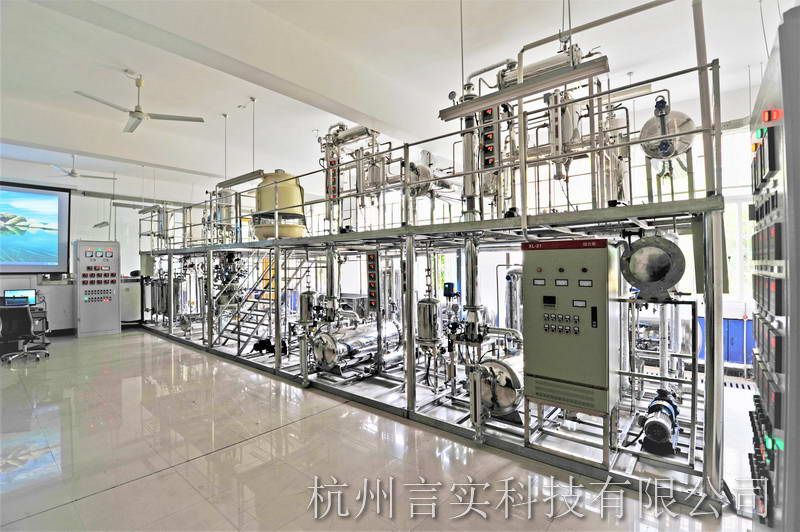

装备主体：8000×2000×6500mm，，，，，整机接纳304不锈钢制作，，，，，钢制喷塑框架，，，，，带三层操作平台，，，，，有清静斜梯、护栏、防滑板等；；；；；；
工艺装备系统：反映釜、中和釜、水泵、进料泵、冷却剂泵、萃取剂泵、进料泵、回流泵、真空泵、反映釜顶、冷凝柱反映釜顶冷凝器、冷却剂、冷却器筛板塔顶、冷凝器填料塔顶、冷凝器筛板精馏塔、填料精馏塔、凉水塔、缓冲罐、质料罐、反映釜顶、受液罐碱液罐、轻相罐、重相罐、回流罐、塔顶馏、出液罐萃取剂罐、筛板塔底罐、萃取剂、接纳罐管道、阀门、法兰、管件；；；；；；
仪控检测系统：双金属温度计、铂电阻、弹簧压力表、压力变送器、孔板流量计、玻璃转子流量计、差压变送器、液位计、可编程多回路控制器 、声光报警联锁装置、DCS控制系统。。。。。
装置功效：
1.以乙酸乙酯的工厂主要装置为配景，，，，，按一定比例缩小而设计制作，，，，，装置接纳以乙醇、乙酸为质料合成乙酸乙酯的直接酯化法工艺，，，，，包括反映、中和及提纯等工段车间及DCS中控室。。。。。
2.可用DCS集散控制系统举行控制，，，，，模拟现代化工厂的生产历程，，，，，也可用数字仪表举行就地控制。。。。。
3.装置既可以整体运行，，，，，也可以分单位自力运行，，，，，既可以用真实物料运行，，，，，也可以用替换物料运行。。。。。
4.反映釜及中和釜岗位实训内容：质料配料加料操作；；；；；；后处理（中和）液配料加料操作；；；；；；反映控制操作；；；；；；搅拌器操作；；；；；；反映回流操作；；；；；；物料中和操作；；；；；；物料出料操作等。。。。。
5.精馏岗位实训内容：筛板精馏塔及填料精馏塔操作；；；；；；通俗精馏、萃取精馏及反映精馏操作；；；；；；常压精馏及减压精馏操作；；；；；；回流及产品采出操作等。。。。。
6.换热岗位实训内容：列管换热器、板式换热器、夹套式换热器及蛇管式换热器操作；；；；；；汽-水换热系统、空气-水换热系统、油-水换热系统及液-水换热系统操作等。。。。。
7.化工仪表岗位实训内容：流量计、液位计、变频器、差压变送器、热电阻、可编程多回路控制器、声光报警器、调压�？？？？？？榧爸种志偷氐芍刚氡淼鹊氖褂�；；；；；；单回路、串级控制和比值控制等控制方案的实验等。。。。。
8.对乙酸乙酯综合实训装置操作实训：开车准备、开车、正常操作、停车、事故处理、装备维护的实训操作。。。。。
手艺指标：
事情电源：三相五线380V±5%、50Hz
形状尺寸：工具10000×2200×3200mm
控制柜：1650×1000×1300mm（2台）
整机容量：＜26KVA
